1.0 说明

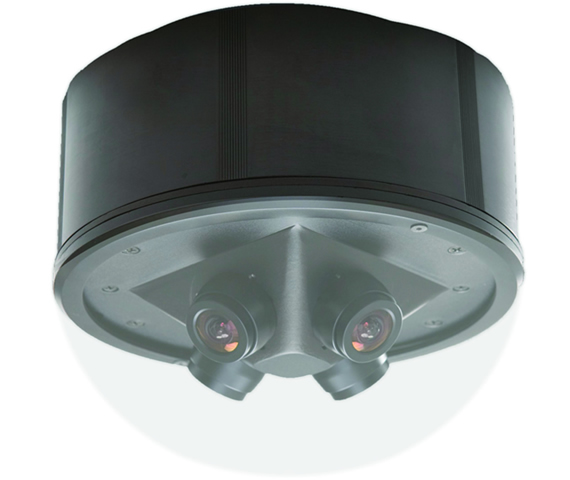

AV8360系列摄像机是支持MJPEG编码，拥有800万像素分辨率的IP摄像机，可通过局域网观看全动态高清逐行扫描数字视频。AV8360 具有高灵敏度，支持以太网PoE （IEEE 802.3af）供电，配合内置的Arecont Vision专有大规模并行SurroundVideo® 技术， AV8360 可以输出多种图像格式，允许同时观看全分辨率视角和局部缩放的感兴趣区域图像。该摄像机与标清IP摄像机相比，每个传感器提供6倍的分辨率，全景视角为25倍。
2.0 投标规格
• 摄像机使用4个高灵敏度200万像素CMOS传感器， 均为1/2”光学制式。
• 支持MJPEG 编解码格式。
• 摄像机的每个传感器输出的最大分辨率是1600(H) x 1200(V)，4个传感器的总分辨率为6400(H) x 1200(V)。
• 4个传感器的最大帧速率是22 FPS，此时每个传感器的最大分辨率为1600(H) x 1200(V) 。
• 4个传感器的最大帧速率是88FPS，此时每个传感器的最大分辨率为800(H) x 600(V)。
• 摄像机预先安装了4个4mm的镜头。
• 摄像机提供了360°全景视角。
• 摄像机可同时输出全视野（FOV）和局部缩放的感兴趣区域（ROI）视频流。
• 摄像机应配备一个 100 Mbps的局域网，其传输图像数据的速率最高可达55 Mbps 。
• 摄像机提供21级压缩质量优化浏览和归档性能。
• 支持TFTP和 HTTP 网络协议。
• 具有自动曝光，自动多矩阵白平衡，快门速度控制，50/60Hz 可选闪烁控制，可编程的亮度、饱和度、伽马、锐度、窗口和抽取，同时传送全视野和局部缩放图像视频，可支持瞬时电子云台（PTZ），和对图像进行 180° 翻转等。
• 摄像机内置必要的运算电路以进行低光下的运动检测。
• 彩色模式下支持的最低照度为0.2 Lux @ F2.0 。
• 主要电源是以太网供电，IEEE 802.3af 标准。
• 摄像机可采用12V~48V的直流供电，电源的输出功率应至少大于7.8 W。
• 具有持久耐用的铝制外罩，把火险损失降到最低。
• 摄像机应该安装定制的内部球罩，外部球罩或嵌入式的安装套件。
• 操作环境： 0ºC (32ºF) ~ 50ºC (122ºF)。
• 通过FCC Part 15， Class B 和 CE 以及RoHS认证。
• 尺寸： 6.49”H (164.8 mm) x 6.0” Φ(152.4 mm)；重量： 4lbs (1815g)。
简述规格
3.0 最低性能标准
百万像素摄像机达到了以下操作要求
操作
图像：
4 个200万像素CMOS 图像传感器
1/2”光学制式
Bayer mosaic RGB滤波器
有效像素数：
每个传感器是1600(H) x 1200(V) 像素
4个传感器是6400(H) x 1200(V) 像素
最低照度 彩色：0.2 Lux @ F2.0
动态范围 61 dB
最高信噪比 50 dB
每个传感器的全视角 (FOV) 分辨率
1600x1200 (HxW) 200万像素
800x600 (HxW) 1/4分辨率
每个传感器的裁切视角分辨率
1280x1024 1.3 MP
1280x720 HDTV - 720p
1024x768 XGA
800x600 SVGA
704x570 PAL
704x480 NTSC
640x480 VGA
352x288 CIF
320x240 SIF
数据传输
数据速率：最高可达55Mbps
视频帧率：88fps @ 800x600
22fps @ 1600x1200
5.5fps @ 6400 x1200
压缩类型：MJPEG 格式
21级质量
图像传输协议：TFTP和HTTP
100 Base-T以太网网络接口
多码流： 8路并发码流
可编程性
自动曝光（AE）和自动增益控制（AGC）>120dB
自动背光补偿
自动多矩阵白平衡
50/60Hz 可选闪烁控制
电子PTZ
电子图像翻转180°
窗口最小分辨率可降至 32x32 像素
可编程快门速度最小化运动模糊（弱光模式）
MoonLight™ 模式——延长曝光和专有噪点消除技术
分辨率，亮度，饱和度，伽马，清晰度，色彩均可调
画中画：可同时观看全视角和局部放大图像
1/4分辨率运行可节省带宽和存储空间
电气
通用光耦合输入输出
以太网供电：PoE 802.3af
直流电源：12V~48V DC
功率消耗：最大7.8 W
机械
尺寸：(H x W x D)………..... 6.49”H (164.8 mm) x 6.0” Φ(152.4 mm)
重量…………………………...4 lbs (1815g)
镜头.…………………………..C 镜头卡口—包括4个4mm镜头
环境
操作温度：0℃（32℉）~ +50℃（122℉）
存储温度：-20℃（-4℉）~ +60℃（140℉）
湿度： 0%~90%（非冷凝）
统一认证
FCC class B，CE及RoHS
相关文档
1. AV 用户手册
2. AV SDK（软件开发工具包）手册
3. AV8180 & AV8360网络摄像机说明书
4.0 型号
Arecont Vision AV8360：800万像素360°全景摄像机
5.0 保修
最少 1 年
Arecont Vision保留更改产品及其说明而不另行通知的权利。
